高濃度ウルトラファインバブル技術を活かした製品ラインナップ。お客様の課題に最適なソリューションをご提案します。
100μm未満の液中に存在する気泡をファインバブルと呼び、その内1μm以上のものをマイクロバブル、1μm未満のものをウルトラファインバブルと国際規格で定義されています。（ISO20480-1）
当社は世界共通で同じ尺度を使用することを重要視しており国際標準規格に準拠しウルトラファインバブルやマイクロバブルといった名称を使用します。定義が曖昧なナノバブルやウルトラマイクロバブル等といった誤解を招く恐れのある名称を使用しません。
直径 1〜100 μm
白濁して見える微細な泡。浮力が小さく水中での滞留時間が長い。
直径 1 μm 未満
肉眼では見えない。浮力がほぼなく、水中に長時間安定して存在。
粒子軌跡解析法やレーザ回折・散乱法と呼ばれる方法です。代表的な装置としては、NanoSight NS300やNS500、島津製作所 SALD7500nano X10などがあります。
NanoSightではレーザ光源の波長は405nmを用い、カメラはsCMOSが搭載されたものを使用します（この他の仕様では小さめのバブルが検出できなくなります）。また、Detect Thresholdは5、Camera Levelは14あるいは15で固定する必要があります。
これらのパラメータはウルトラファインバブルのような極弱い散乱光しか出ないものを観察するのに適しており、これ以外の値に調整しないと観察できないような明るい散乱光はウルトラファインバブルではありませんので、それを知るためにもこれらのパラメータは固定しておく必要があります。
独自開発の画像処理システム及びレーザーシステムを採用し、測定濃度10⁵～計測可能です。（※水質条件で変わります）また、低濃度の測定を可能とさせる為、広視野範囲における画像処理を採用し、独自の制御処理システムにより短時間に粒子のトラッキングと粒子サイズ解析を可能とするシステムを採用しています。
SALDでは目安として1億個/mL以上のバブルが存在していないと十分な情報が得られておらず、参考になりませんので、それ以上の数密度であることが前提となります。比較的高い数密度でも簡単に測定できることや、液体は石英製のセルに入れるため、水以外の液体でも測定可能なことが特徴です。但し、粘度や色の情報が正確でないと誤った数値を導き出すため注意が必要です。
NanoSight によるUFB観測映像
about contaminants in Ultrafine bubble water
ウルトラファインバブル測定において厄介なコンタミの存在ですが、ビーカーなどに入れて暗所でレーザポインタを照射すると、強い散乱光が出てくるため、コンタミが混入していることがわかります。写真の矢印の先にあるものは全てコンタミです。
これらは一定条件で遠心分離をかけると中層からは消滅します。尚、ウルトラファインバブルは60～70％ほどが残留しますので、それ以上に数が減った場合はコンタミであったことが懸念されるというわけです。
ウルトラファインバブル水中には、生成過程で発生するコンタミ（異物粒子）が含まれる場合があります。IFBテクノロジーズの生成装置は、独自のフィルトレーション技術により、高純度なUFB水の生成を実現しています。コンタミに関する詳細なテストレポートやデータにつきましては、お気軽にお問い合わせください。
コンタミ散乱光（赤い矢印がコンタミ）

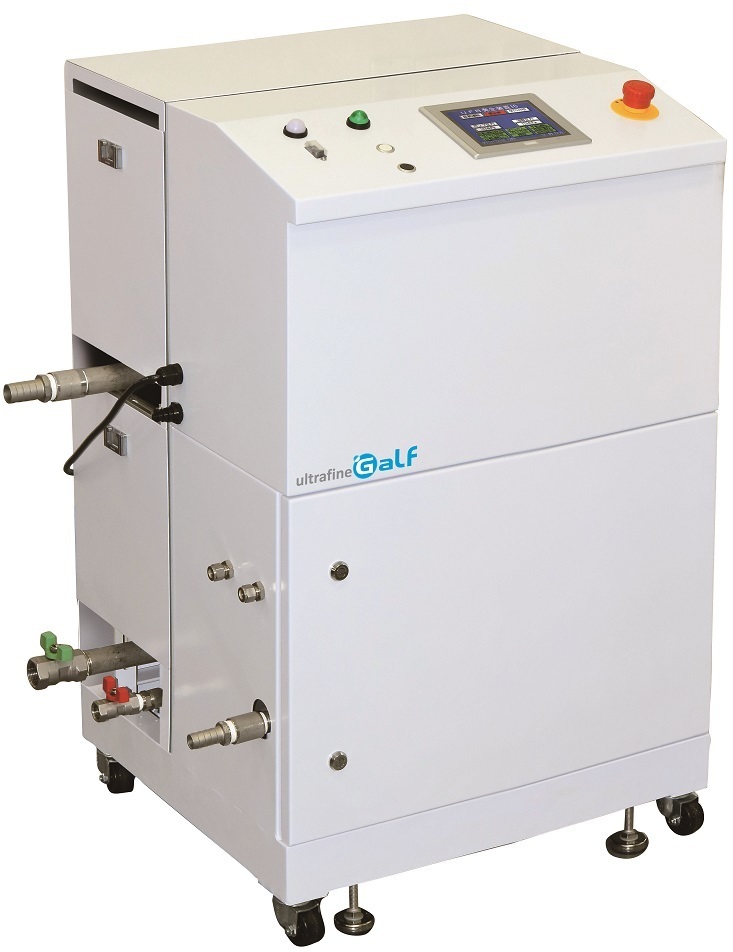

研究・開発用途に最適な高性能ウルトラファインバブル生成装置。高濃度UFBを安定的に生成し、様々な実験・検証に対応します。連続運転にも対応し、再現性の高いUFB水を供給します。
| 型式 | FZ1N-10 |
|---|---|
| 処理能力 | 10 L/min |
| 対応気体 | 空気、酸素、窒素、CO₂ 等 |
| UFB濃度 | 1億個/mL 以上（条件による） |
| 用途 | 研究開発、品質管理、プロセス検証 |

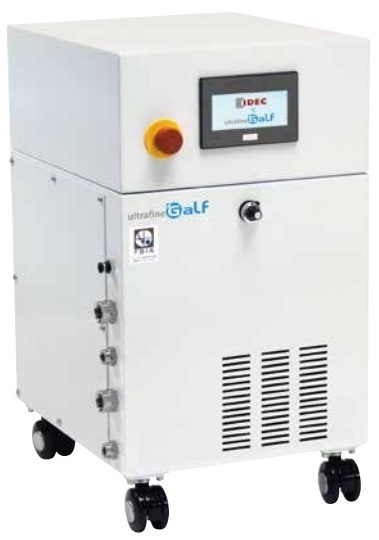

コンパクト設計で、少量の高濃度UFB水を生成。ラボスケールの研究開発や小規模生産に最適なモデルです。
| 型式 | FZ1N-05S |
|---|---|
| 処理能力 | 5 L/min |
| 対応気体 | 空気、酸素、窒素、CO₂ 等 |
| 特長 | コンパクト設計、卓上設置可能 |
| 用途 | ラボ研究、小規模生産、品質検証 |

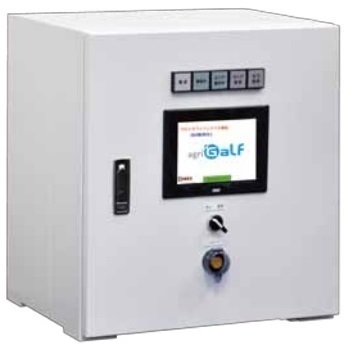

農業分野に特化した生成装置。植物育成促進や発芽促進に効果を発揮します。大規模農業施設にも対応します。
| 型式 | FZ1G-15 |
|---|---|
| 処理能力 | 15 L/min |
| 対応気体 | 空気、酸素 |
| 特長 | 農業用途に最適化、灌漑システム連携 |
| 用途 | 植物育成、発芽促進、水耕栽培 |

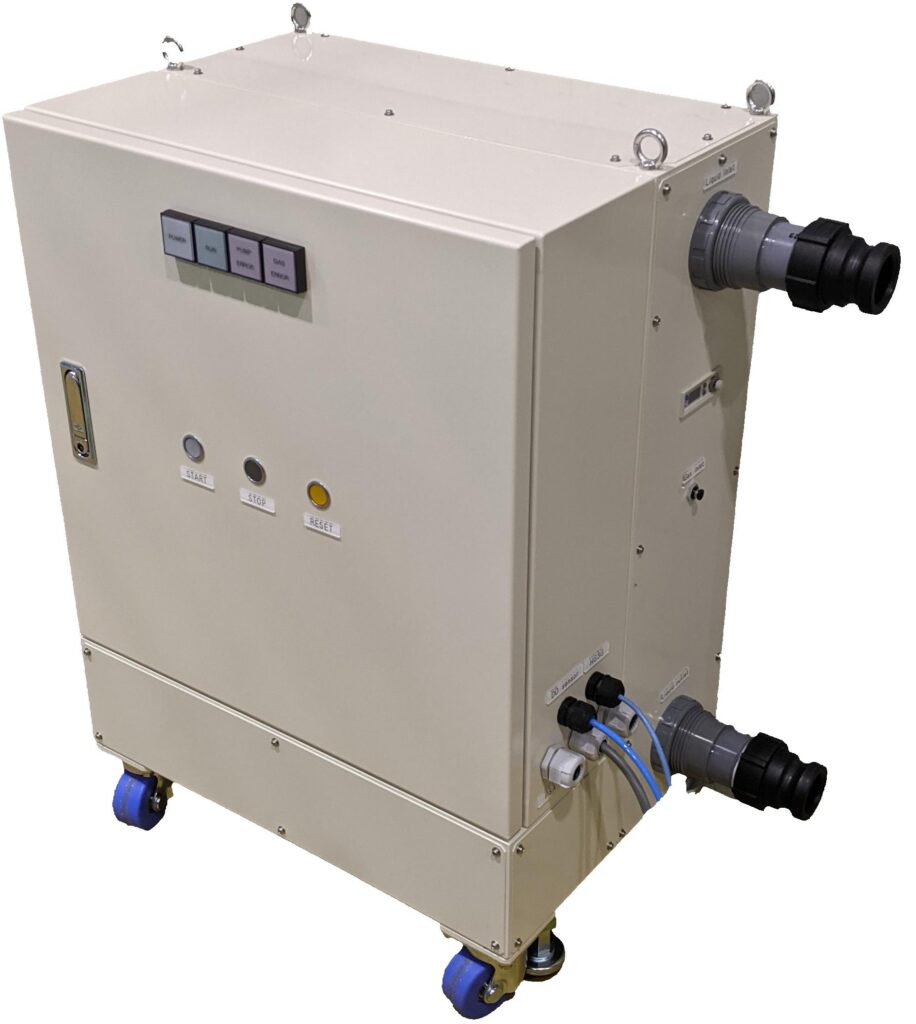

養殖分野向け大流量モデル。酸素溶解効率を飛躍的に向上させ、養殖生産性の改善に貢献します。
| 型式 | FZ1G-150GA |
|---|---|
| 処理能力 | 150 L/min |
| 対応気体 | 空気、酸素 |
| 特長 | 大流量対応、養殖施設向け設計 |
| 用途 | 養殖、水産加工、水質改善 |

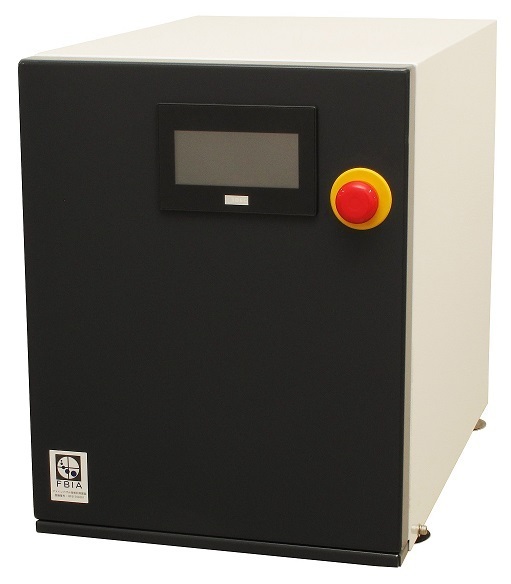

切削・研削加工のクーラント液にUFBを注入。工具寿命の延長と加工精度の向上を実現します。
| 型式 | FZ1C-GS07 |
|---|---|
| 対応液 | 水溶性切削液、研削液 |
| 特長 | クーラント液対応、後付け設置可能 |
| 効果 | 工具寿命延長、加工面品質向上、液寿命延長 |
| 用途 | 切削加工、研削加工、放電加工 |

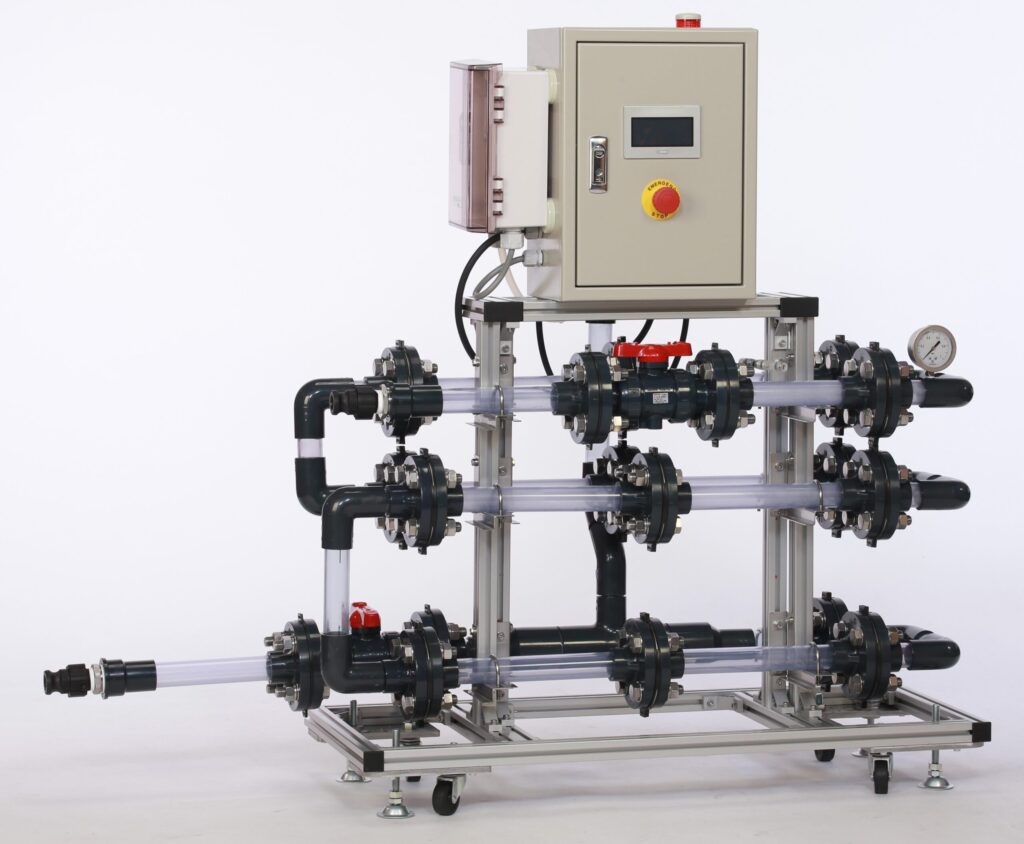

ウルトラファインバブル技術を応用したCCS/CCUS用CO₂回収装置。CO₂を効率的に液体に溶解・回収し、脱炭素社会の実現に貢献します。
| 型式 | CaLiB 30 |
|---|---|
| 用途 | CCS・CCUS（CO₂回収・有効利用） |
| 処理方式 | ウルトラファインバブルによるCO₂溶解 |
| 液流量 | 50 L/min (3トン/h) |
| 適用 | 工場排気、建設現場、アルカリ排液中和 |
| 受賞 | 未来モノづくりAWARD2024 第3位（特別賞） |
ウルトラファインバブル水を連続的に濃縮する産業用装置。より高濃度なUFB水の生成を実現します。
| 型式 | RE202-UFB |
|---|---|
| 方式 | 連続濃縮方式 |
| 特長 | 高濃度UFB水の連続生成、安定した品質 |
| 用途 | 高濃度UFB水の生産、研究開発 |

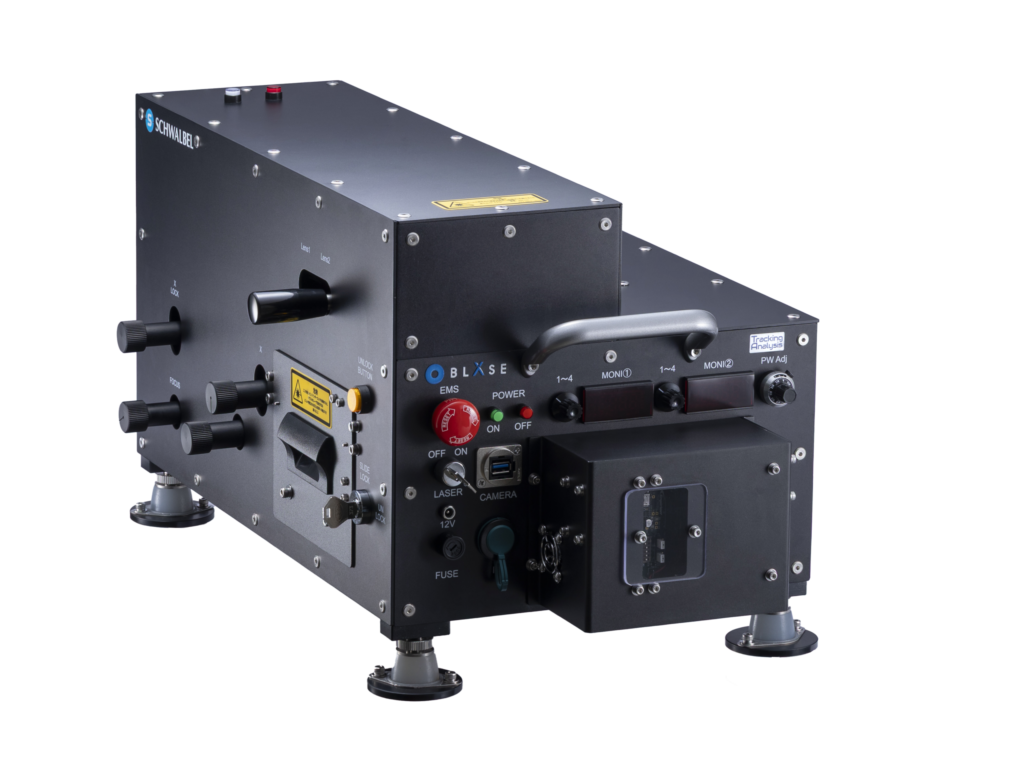

独自開発の画像処理システムとレーザーシステムにより、UFBを短時間かつ広視野でリアルタイム計測・モニタリング可能な計測装置です。
| 型式 | BLASE X |
|---|---|
| 測定項目 | 粒子個数濃度、粒子径（100nm程度～） |
| 測定濃度範囲 | 10万個(10⁵) ～ 10億個(10⁹) /mL |
| 方式 | レーザー照射・独自画像処理トラッキング |
| 特長 | 広視野モニタリング、低濃度対応、短時間計測 |

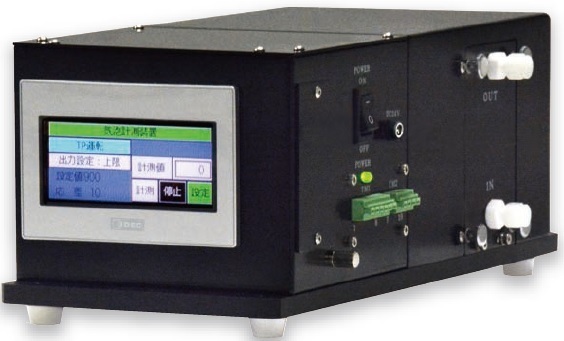

ファインバブルの個数密度・粒径分布を高精度に測定。品質管理と研究開発に不可欠な測定ソリューションです。
| 型式 | ALT-9F17 |
|---|---|
| 測定項目 | 個数密度、粒径分布 |
| 測定範囲 | ナノ〜マイクロバブル領域 |
| 特長 | 高精度測定、リアルタイム表示 |
| 用途 | 品質管理、研究開発、プロセス監視 |

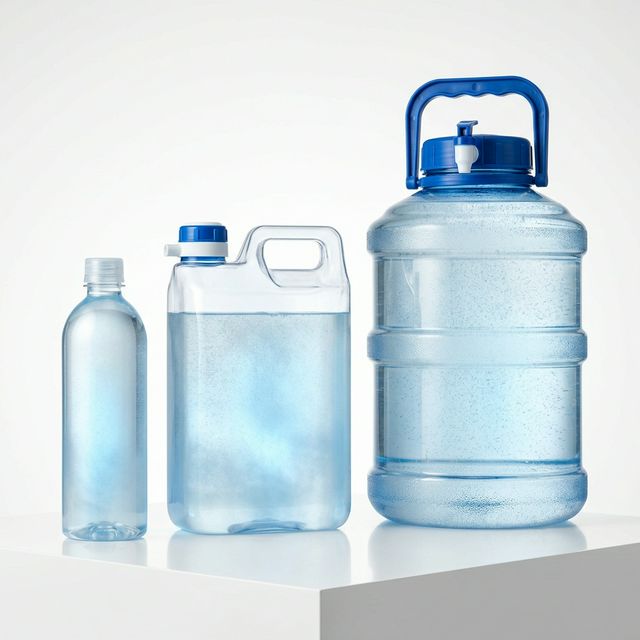

IFBテクノロジーズの高濃度ウルトラファインバブル生成技術を用いた純水を販売します。ガス種、濃度、容量をカスタマイズ可能。
| 対応ガス種 | 空気、O2（酸素）、N2（窒素）から選択可能 |
|---|---|
| UFB濃度 | 1億個/mL、5億個/mL、10億個/mL から選択可能 |
| 容量 | 500mL、5L、20L から選択可能 |
| 価格 | お問い合わせください |

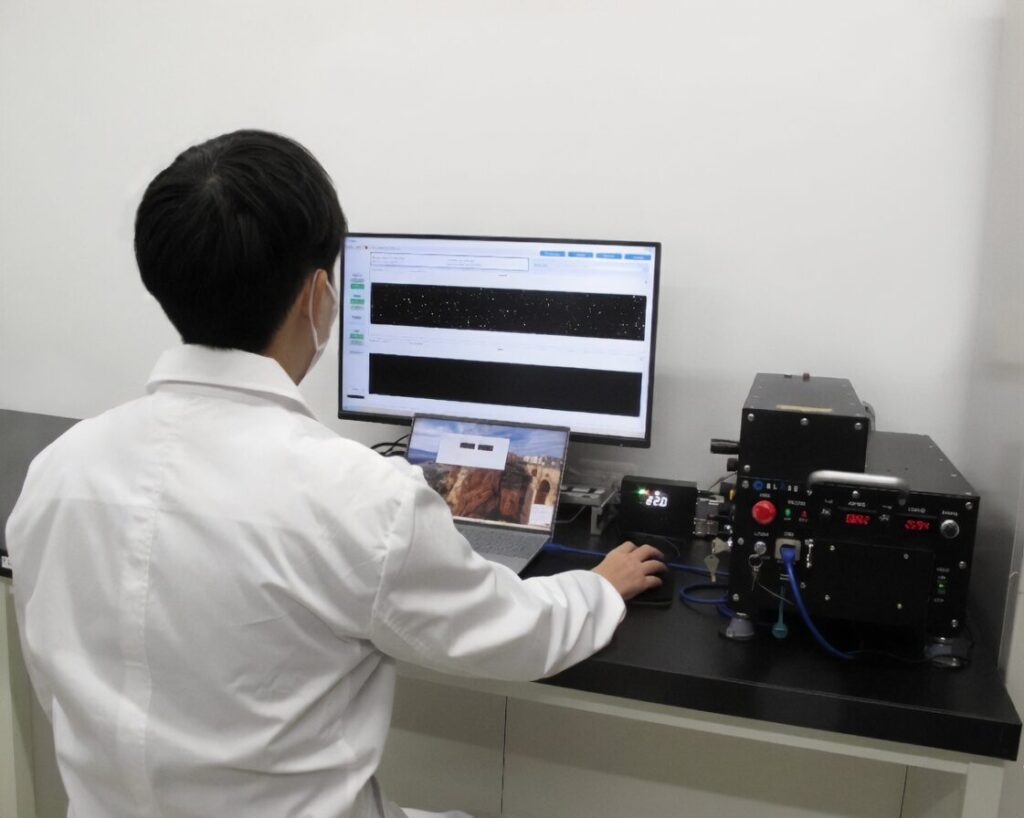

最新のナノ粒子解析装置を用いたウルトラファインバブルの個数密度・粒度分布の受託測定、および評価レポート提供サービスです。
| 測定方式 | NTA法（NanoSight NS300/NS500） |
|---|---|
| 測定項目 | UFB個数密度・粒度分布 |
| その他装置 | SALD-7500nano、BLASE X、ALT 9F-17 |
| 裏付け試験 | 遠心分離試験、超音波消泡試験 |
| 納品物 | 測定データ、評価レポート |
| ラボ所在地 | 大阪府吹田市（江坂駅 徒歩7分） |

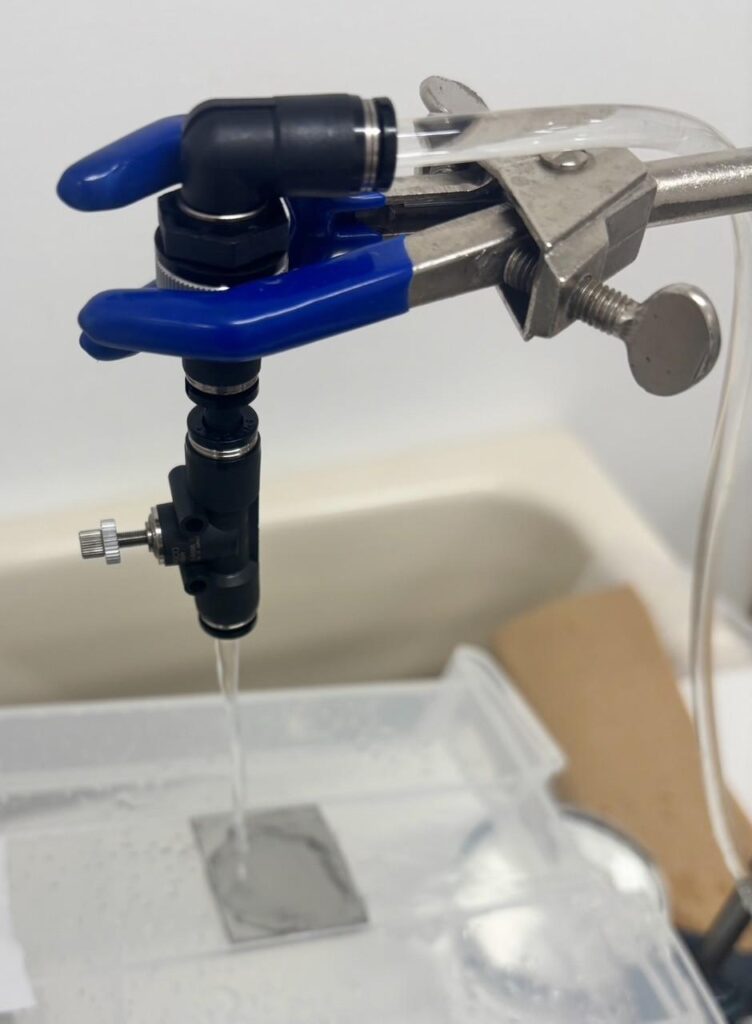

お客様の課題に合わせたファインバブル技術の応用開発を支援します。試作・検証から量産化まで技術コンサルティングを提供。
| 共同研究 | UFB技術の応用研究・実験の共同実施 |
|---|---|
| OEM受託開発 | カスタム製品の設計・製造導入 |
| 試験評価 | ファインバブル効果の検証・データ取得支援 |
| 技術コンサル | 導入計画策定、プロセス設計サポート |
